COPIATA型プレボーリング杭工法とは

平成24年3月に道路橋示方書・同解説書（（社）日本道路協会）が改訂され、新たな土木用のプレボーリング杭工法が掲載されました。このプレボーリング杭工法に適合した工法として（一社）コンクリートパイル建設技術協会は、施工方法・管理手法を統一し、『COPITA型プレボーリング杭工法（土木用プレボーリング杭工法）』として規定しました。

概要

本工法は、杭径 ＋ 100mmの径の掘削攪拌装置を用い、施工地盤内に適宜掘削液（一般に水）を注入しながら所定深度まで全長同経で掘削を行い、掘削攪拌された掘削孔を造成し、所定深度（支持層付近）において、根固め液（水セメント比 W/C＝60%程度のセメントミルクで掘削経×3D（Dは杭径）の体積の100%以上量）を注入して掘削底部に根固め部を造成、掘削攪拌装置を引き上げながら杭周固定液（ W/C＝100%程度のセメントミルクで杭周固定部掘削体積の40%以上量）を注入・攪拌して、地盤内にソイルセメント柱を造成します。その後、既製コンクリート杭（杭頭及び先端部に適宜金具を取り付けた先端開放杭）を掘削孔に自沈又は回転圧入により建込み及び沈殿を行い、定着させる工法です。

特長

①先端拡大球根を築造しないストレート掘削

• 掘削経及び根固め部径 ＝ 杭径 ＋ 100mm
• 支持層から杭先端までは 1.0D 程度以上の根入れを確保

②杭周固定部の未固結試料採取

• 圧縮強度のσ₂₈を1.5N/mm²以上と規定
• 試験孔にて未固結試料採取を行い、σ₃またはσ₇からσ₂₈を推定可能

③杭周固定部の未固結試料採取

• 各層毎のチェックと写真記録による管理
• 有資格者による浸透深傷試験頻度を全溶接箇所の20%へ増加

④施工管理の徹底

• 施工管理装置の使用または写真・ビデオによる管理項目の記録
• 既製杭施工管理技士有資格者かつ土木用プレボーリング杭施工技術講習会受講修了者が施工管理者として専任
• 施工会社のCOPITAへの登録

杭先端極限支持力度  q_d

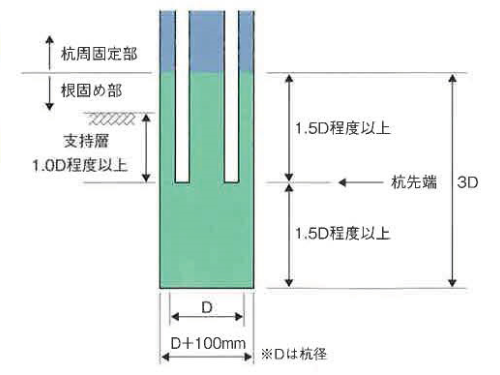

根固め部築造図

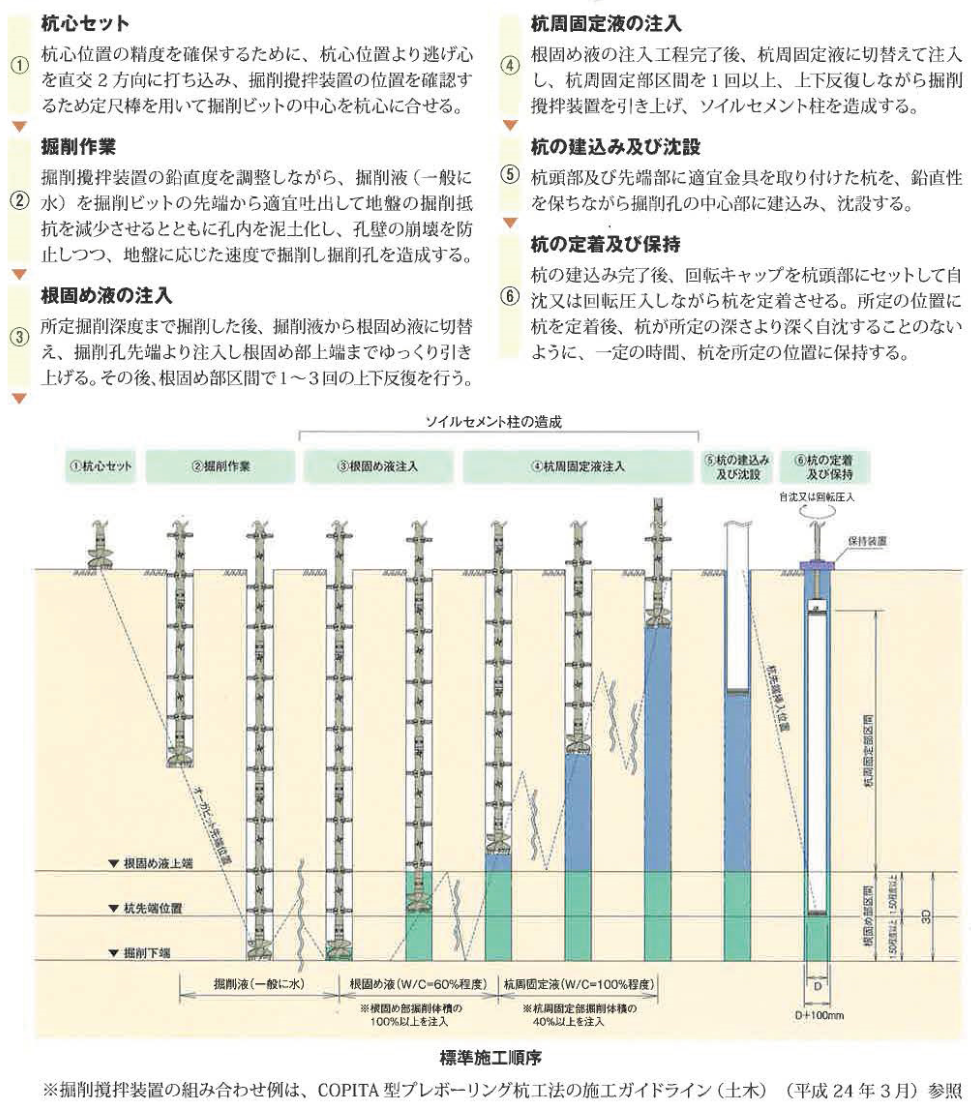

標準施工手順

適用範囲

本工法は、杭径 300～1000mm の既製コンクリート杭を用いるCOPITA型プレボーリング杭工法に対して適用します。

（杭径1100mm と 1200mmの適用にあたっては今後検証が必要である。）
