SPN-ONAパイル、Hi-SCパイル

概要

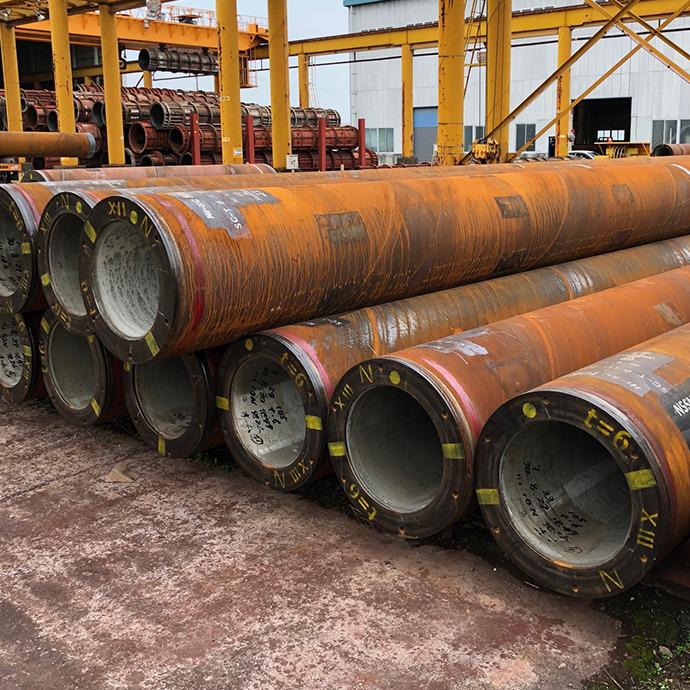

SPN-ONAパイル、Hi-SCパイル

SPN-ONAパイル、Hi-SCパイルは、引張力を担う外殻鋼管の内側に、遠心締固めにより圧縮力を担う超高強度コンクリートをライニングした合成杭で、曲げ変形能力に優れた杭です。コンクリートには外殻鋼管との一体性を保持させるため膨張材を混入しています。鋼管材質によりSKK400材のSPN-ONA、SC-ONAパイルと、SKK490材のHi-SCパイルがあります。

特長・規格

SPN-ONAパイル、Hi-SCパイル

コンクリート設計基準強度

80N/㎟

杭径

D=φ400～φ1200mm

鋼管厚

ts=6.0～25.0mm

杭長

L=5～15m

補足

※鋼管厚（mm）6、9、12、14、16、19、22以外の板厚については、ご相談ください。
※各杭径13ｍ以上については別途ご相談ください。

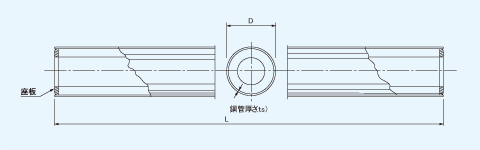

構造図

補足

※杭径（mm）318.5、355.6については、ご相談ください。
※鋼管厚（mm）6、9、12、14、16、19、22以外の板厚については、ご相談ください。
