取扱商品

85N/㎟：

HiDuc-CPRCパイル

105N/㎟：

HiDuc-CPRC105パイル

概要

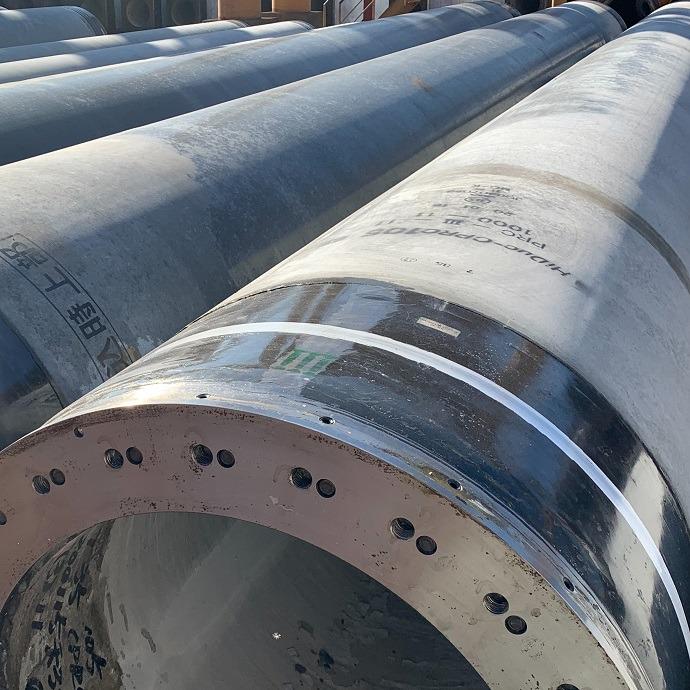

HiDuc-CPRCパイル、HiDuc-CPRC105パイル

HiDuc-CPRCパイル、HiDuc-CPRC105パイルは(一社)コンクリートパイル建設技術協会の統一様式PRCパイルで、有効プレストレス量と軸方向異形棒鋼量を規定するとともに、せん断耐力の向上を図るために「道路橋示方書」で規定されたせん断補強筋量を満たすことで、大きなせん断抵抗力と高い変形性能を可能にした杭です。異形棒鋼の量によって種類が分かれており、外径φ300～φ600ではⅠ～Ⅳ種、φ700～φ1000ではⅠ～Ⅵ種があります。また、異形棒鋼の長さは杭長より短くすることもできます。

特長・規格

HiDuc-CPRCパイル、HiDuc-CPRC105パイル

コンクリート設計基準強度：

85、105N/㎟

杭径：

D=φ300～φ1200mm

杭種：

Ⅰ～Ⅳ種（杭径：φ300～φ600mm）
Ⅰ～Ⅵ種（杭径：φ700～φ1000mm）

杭長：

L=4～15ｍ

補足

各杭径13ｍ以上については別途ご相談ください。

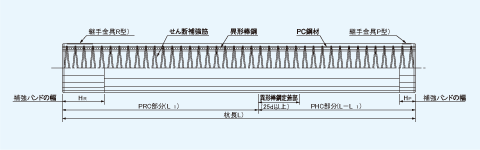

構造図
