80N/㎟

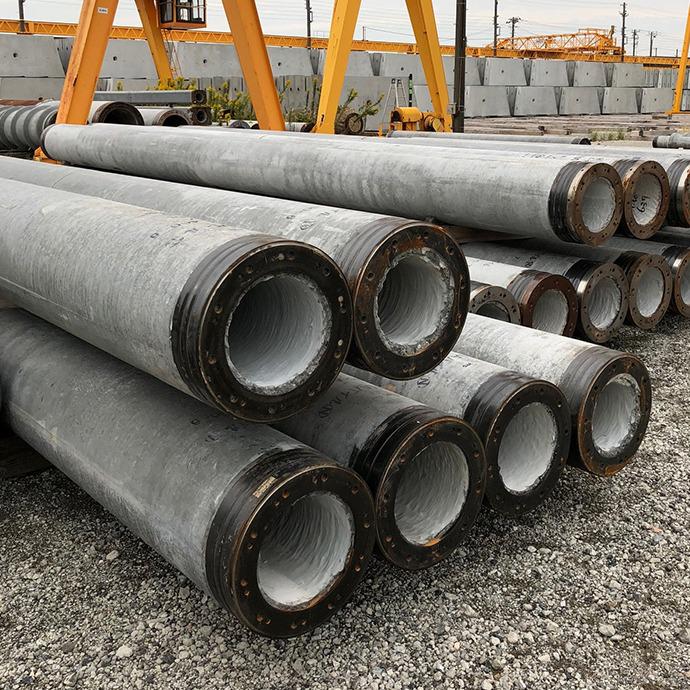

ONAパイル、Hi-ONAパイル、NC-ONAパイル、NC-HiONAパイル、JIS強化杭

概要

ONAパイル、Hi-ONAパイル、NC-ONAパイル、NC-HiONAパイル

ONAパイル、Hi-ONAパイル、NC-ONAパイル、NC-HiONAパイルは｢JIS A 5373 プレキャストプレストレストコンクリート製品:Ⅰ種-PC杭｣に該当するPHC杭で、高強度コンクリートの採用により大きな軸力向耐力を有します。φ300～φ600のA種のONAパイルとB、C種のHi-ONAパイル、φ700～φ1200のA種のNC-ONAパイルとB、C種のNC-HiONAパイルがあります。

JIS強化杭

JIS強化杭はPHC杭の一種で、せん断耐力及び変形性能を確保するために道路橋示方書の規定によりスパイラル鉄筋量をPHC杭よりも多く配筋した杭です。

特長・規格

ONAパイル、JIS強化杭

コンクリート設計基準強度

80N/㎟

導入プレストレス量

4N/㎟（A種）、8N/㎟（B種）、10N/㎟（C種）

杭径

D=φ300～φ1200mm

杭長

L=5～15ｍ

補足

※各杭径13ｍ以上については別途ご相談ください。

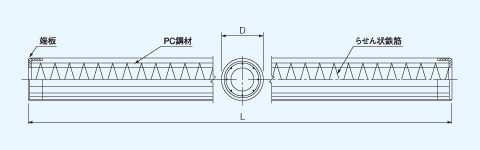

構造図
